亮鉆3368M2主板產品規格書
日期:2019.07.17來源:容大彩晶

1、產品概述

M2主板基于瑞芯微RK3368高性能雙核應用處理器平臺,RK3368主芯片集成八核Coretex A53和GC6110高性能四核GPU,主頻最高可達1.6GHz,具備超強的計算性能、2D/3D圖形處理能力和全高清視頻編解碼能力,完美支持4Kx2K@60fps超清解碼和4Kx2K HDMI超清輸出。
此款主板專門針對嵌入式應用進行嚴格選材和設計,緊湊的尺寸和超薄特性非常方便集成到整機中,為最終的產品帶來流暢的體驗和超強的性能,可應用于數字標牌、觸摸互動、消費電子、娛樂系統等行業。

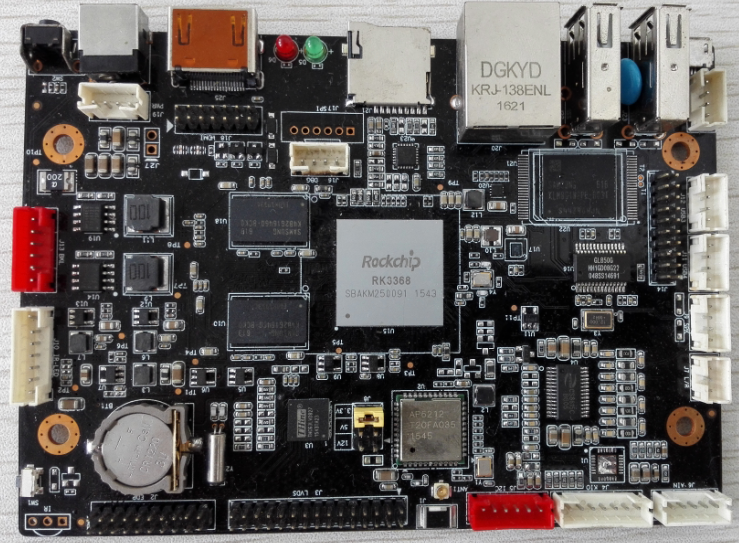

M2主板實物照片接口示意圖如下所示,其接口側結構和M1系列主板完全一致。
主板



2、性能參數

M2的系統功能/接口特性如下表所示:
功能/接口 詳細描述
CPU RK3368 Coretex A53八核,最高主頻1.6GHz
DDR DDR-III 1Gbyte(2Gbyte可選)
存儲 默認標配8BG EMMC NAND芯片
LVDS 30針行業標準雙路LVDS接口,支持VESA/JEITA格式,最高支持1080P輸出
EDP 20針通用四通道EDP接口,最高支持1080P輸出
HDMI輸出 HDMI 2.0標準顯示接口,最高支持2016P輸出
HDMI輸入 HDMI 1.4a標準輸入接口,最高支持1080P輸入
線路輸出 支持標準左右聲道線路輸出(排針接口)
功放輸出 8歐·6W雙路音頻功放輸出
MIC輸入 差分MIC輸入(排針接口)
線路輸入 立體聲線路輸入(排針接口)
USB接口 2個外置豎插接口,2個內置排針接口,1個OTG排針接口
串口 1個TTL調試串口
TF卡 自彈式TF卡插座,最高支持128GB TF卡
攝像頭 支持500萬以內USB攝像頭
WiFi 內置高性能SDIO接口WiFi模塊,支持IEEE 802.11 b/g/n
藍牙 內置高性能串口BT模塊,支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0
以太網口 10/100M自適應以太網
背光控制 行業標準液晶屏背光控制接口,支持背光開關和亮度調節
紅外遙控 標準紅外遙控接收頭和紅外接收排針接口
GPIO輸入 5路GPIO輸入,可擴展GPIO按鍵和/或數字輸入量
實時時鐘 超低功耗RTC電路,并可支持定時開關機
指示燈 待機指示和工作指示燈
按鍵 燒錄鍵(RECOVERY)和復位鍵
電源輸入 支持9~18V寬電壓直流電源輸入
環境要求 工作溫度0°~70°,工作濕度0%~95%(不結露)



3、接口定義

M2主板主要的接口如下表所示:
位 號 功 能 規 格 定 義
J2 EDP接口 雙排-2.0間距 詳細定義附后
J3 LVDS接口 雙排-2.0間距 詳細定義附后
J4 按鍵輸入接口 單排-2.0間距 1-GND|2-K5|3-K4|4-K3|5-K2|6-K1|7-3.3V
J5 I2C擴展接口 單排-2.0間距 1-GND|2-RST|3-INT|4-SDA|5-SCL|6-3V3
J6 音頻輸入接口 單排-2.0間距 1-LIN|2-GND|3-RIN|4-MIC|5-GND
J7 音頻輸出接口 單排-2.0間距 1-AL|2-GND|3-AR
J8 驅屏跳線接口 雙排-2.54間距 1-2輸出12V;3-4輸出5V;5-6輸出3.3V
J9 喇叭輸出接口 單排-2.0間距 1-R+|2-R-|3-L-|4-L+
J10 紅外/LED接口 單排-2.0間距 1-RED||2-5VS|3-GREEN|4-IO|5-IR|6-GND|7-5VS
J11 USB 2.0接口 單排-2.0間距 1-5V|2-D-|3-D+|4-GND
J12 USB 2.0接口 單排-2.0間距 1-5V|2-D-|3-D+|4-GND
J13 背光控制接口 單排-2.0間距 1-GND|2-GND|3-ADJ|4-ON|5-12V|6-12V
J14 HDMI輸入 雙排-2.0間距 詳細定義附后
J15 USB燒錄接口 單排-2.0間距 1-V5S|2-D-|3-D+|4-GND(USB燒錄/調試)
J16 調試串口 單排-2.0間距 1-RX|2-TX|3-GND|4-3.3V(TTL電平)
J17 SPI擴展接口 單排-2.0間距 1-3V3|2-TX|3-RX|4-CLK|5-CS|6-GND
J18 HDMI排針接口 雙排-2.0間距 詳細定義附后
J19 12V電源輸入 單排-2.0間距 1-12V|2-12V|3-GND|4-GND
J20 以太網接口 直插插座 標準RJ45以太網口(帶LED)
J21 TF卡 表貼插座 自彈式TF卡座
J22 豎插USB接口 直插插座 標準豎插USB Type A插座
J23 豎插USB接口 直插插座 標準豎插USB Type A插座
J24 USB OTG接口 表貼插座 標準Mini USB OTG插座(燒錄/調試)
J25 HDMI接口 直插插座 19針標準HDMI插座
J26 12V DC插座 直插插座 內正外負DC插座
IR 紅外遙控頭 直插封裝 紅外遙控接收頭
D5 運行指示燈 直插LED 綠色運行
D6 待機指示燈 直插LED 紅色待機
SW2 燒錄模式按鍵 直插按鍵 開機長按進入RECOVERY燒錄模式
SW1 運行復位按鈕 表貼按鍵 主板運行時復位重啟用
ANT1 天線接口 IPEX WiFi/BT外置天線接口
BT1 紐扣電池座 CR1220 卡扣式電池座


說明一:如無特殊標注或標明,單排-2.0間距排針座管腳序號定義如下圖所示,方形焊盤為1腳(面對圍墻缺口右邊為1腳)。
主板接口
說明二:如無特殊標注或標明,雙排-2.0間距排針座管腳序號定義如下圖所示,方形焊盤為1腳。
線路接口
EDP接口J2的詳細定義如下(VLCD可通過跳線J8配置電壓):

管腳 管腳名稱 管腳 管腳名稱
1 VLCD 2 VLCD
3 GND 4 GND
5 TX0N 6 TX0P
7 TX1N 8 TX1P
9 TX2N 10 TX2P
11 TX3N 12 TX3P
13 GND 14 GND
15 AUXN 16 AUXP
17 GND 18 GND
19 3V3 20 HPD


HDMI接口J18的詳細定義如下:
管腳 管腳名稱 管腳 管腳名稱
1 TX2P 2 TX2N
3 TX1P 4 TX1N
5 TX0P 6 TX0N
7 TXCP 8 TXCN
9 GND 10 CEC
11 SCL 12 SDA
13 5V 14 HPD


雙路LVDS接口J3的詳細定義如下:
管腳 管腳名稱 管腳 管腳名稱
1 VLCD 2 VLCD
3 VLCD 4 GND
5 GND 6 GND
7 RXO0- 8 RXO0+
9 RXO1- 10 RXO1+
11 RXO2- 12 RXO2+
13 GND 14 GND
15 RXOC- 16 RXOC+
17 RXO3- 18 RXO3+
19 RXE0- 20 RXE0+
21 RXE1- 22 RXE1+
23 RXE2- 24 RXE2+
25 GND 26 GND
27 RXEC- 28 RXEC+
29 RXE3- 30 RXE3+


4、物理尺寸

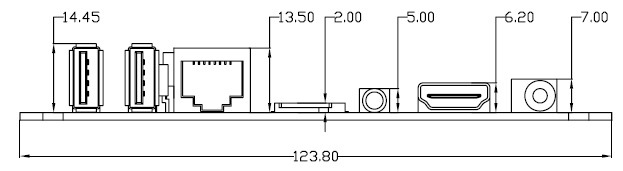

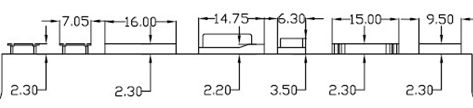

PCB大小為123.8mm*87.7mm,固定孔直徑3.0mm,相應的物理尺寸參數如下圖所示(和M1主板接口邊和固定孔結構完全一致)。

主板USB接口
接口


5、注意事項

M2主板使用請注意以下關鍵事項:
1.      本產品相對濕度:10%~90%,無凝露。
2.      本產品工作溫度:0°~70°。
3.      本產品存儲溫度:-40°~70°。
4.      整機裝配和運輸過程中防靜電處理。
5.      本板接口連接線纜不可過長,否則可能會影響信號質量。
6.      整機裝配時,可下裝或側裝,但不要使板子變形或扭曲,勿受重壓。
7.      3G/WiFi模塊距離金屬殼體至少5毫米,避免信號受到干擾。
